Le nRF24L01 est un émetteur-récepteur 2,4 GHz à puce unique avec un moteur de protocole de bande de base intégré (Enhanced ShockBurst™), conçu pour les applications sans fil à très faible consommation. Le nRF24L01 est conçu pour fonctionner dans la bande de fréquences ISM mondiale de 2,400 à 2,4835 GHz. Un MCU (microcontrôleur) et très peu de composants passifs externes sont nécessaires pour concevoir un système radio avec le nRF24L01. Le nRF24L01 est configuré et exploité via une interface périphérique série (SPI). Grâce à cette interface, la carte de registre est disponible. La carte des registres contient tous les registres de configuration du nRF24L01 et est accessible dans tous les modes de fonctionnement de la puce. Le moteur de protocole de bande de base intégré (Enhanced ShockBurst™) est basé sur la communication par paquets et prend en charge divers modes, du manuel de fonctionnement au fonctionnement de protocole autonome. Les FIFO internes assurent un flux de données fluide entre la radio frontale et le MCU du système. La radio frontale utilise la modulation GFSK. Il a des paramètres configurables par l'utilisateur comme le canal de fréquence, la puissance de sortie et le débit de données air. Le débit de données aériennes pris en charge par le nRF24L01 est configurable à 2 Mbps. Le débit de données aérien élevé combiné à deux modes d'économie d'énergie rend le nRF24L01 très adapté aux conceptions à faible consommation. Les régulateurs de tension internes adoptent un taux de rejet d'alimentation élevée (PSRR) et une large plage d'

Caractéristiques :

- Fréquence : 2,4 GHz

- Tension de fonctionnement : 5V max

- Courant : 100 mA, 115 mA max.

Caractéristiques :

• Fonctionnement mondial de la bande ISM 2,4 GHz

• Jusqu'à 2 Mbps sur le débit de données radio

• Très faible consommation énergétique

• 11,3 mA TX à une puissance de sortie de 0 dBm

• 12,3 mA RX à un débit de données radio de 2 Mbps

• 900 nA en mode hors tension

• 22 μA en veille-I

• Régulateur de tension sur puce

• ± 60 ppm Cristal 16 MHz

• Entrées tolérantes 5 V

• Boîtier QFN compact 20 broches 4 x 4 mm

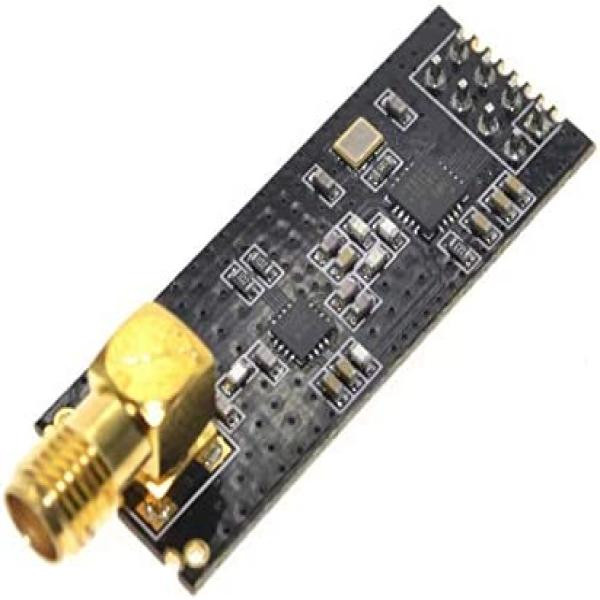

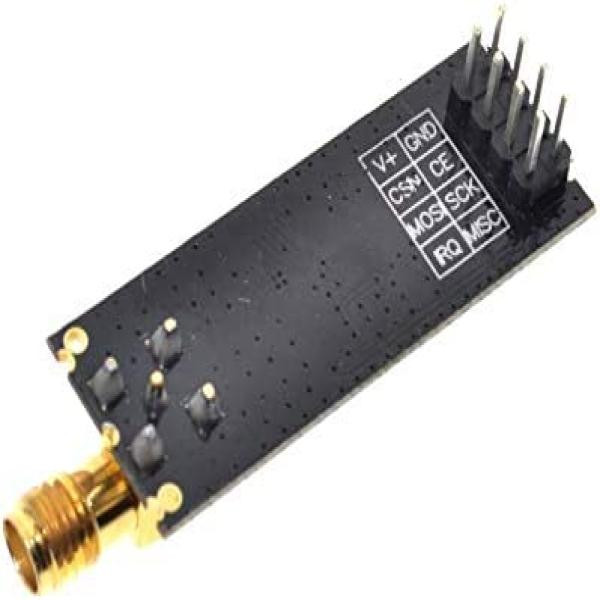

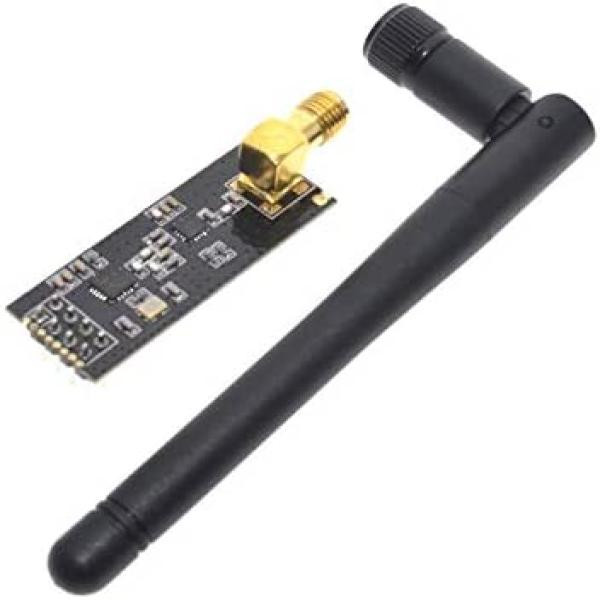

Poids et dimension (PCB: 4,9g 40mm x 15 mm x 10mm) (antenne: 6g , longueur 105mm diamètre 9mm)

Applications:

• Périphériques PC sans fil

• Souris, claviers et télécommandes

• Ensembles de bureau 3-en-un

• Télécommandes de centre multimédia avancées

• Casques VoIP

• Manettes de jeu

• Montres et capteurs de sport

• Télécommandes RF pour l'électronique grand public

• Automatisation domestique et commerciale

• Ultra réseaux de capteurs basse consommation

• RFID active

• Systèmes de traçabilité des actifs

• Jouets
